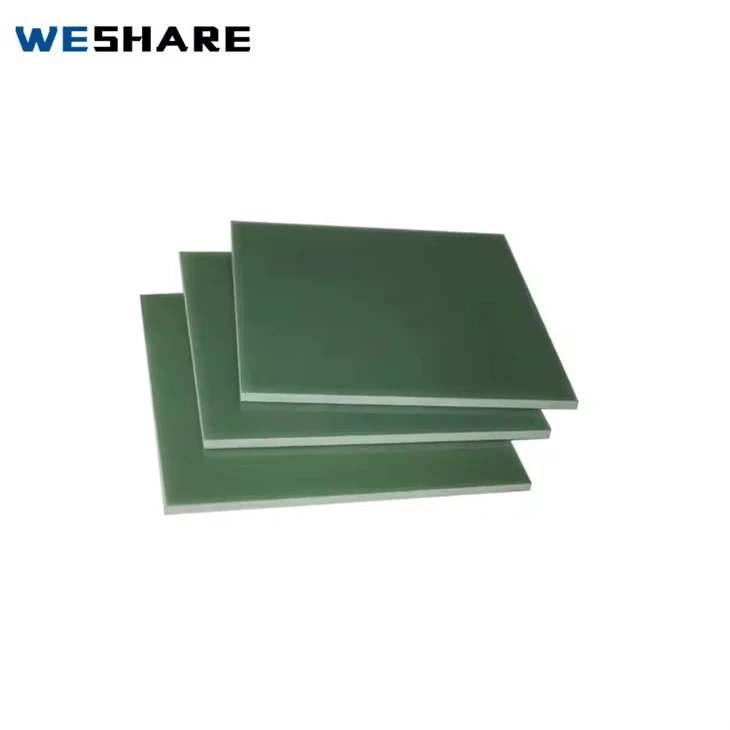

ฉนวนแผ่นอีพ็อกซี่แก้ว FR4

เหมาะอย่างยิ่งเป็นส่วนประกอบโครงสร้างของฉนวนกันความร้อนไฟฟ้าและอิเล็กทรอนิกส์ซึ่งใช้ภายใต้ homoeothermy และอุณหภูมิกลางที่มีประสิทธิภาพเชิงกลและประสิทธิภาพไฟฟ้าที่แน่นอน

ส่งคำถาม

คุยตอนนี้

คำอธิบาย

คำอธิบายผลิตภัณฑ์

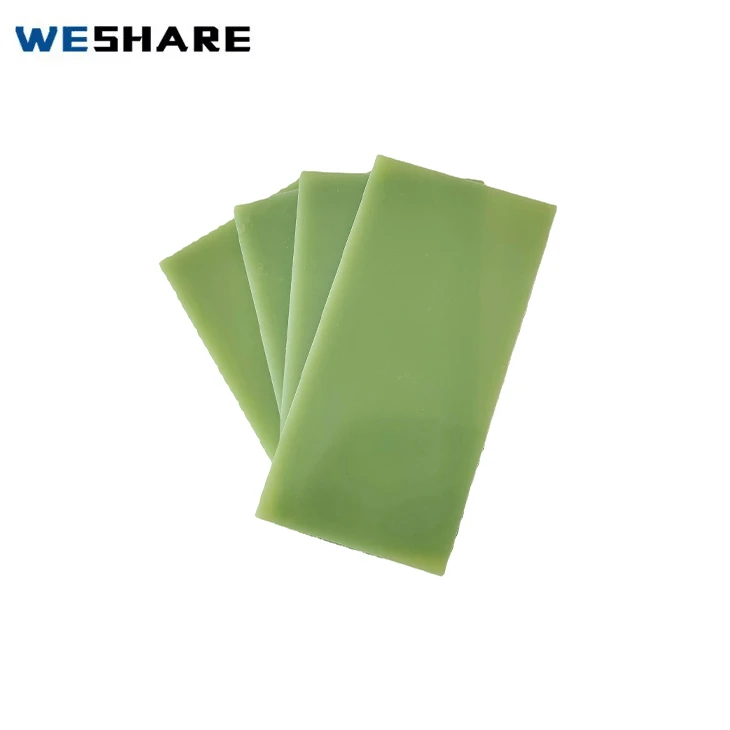

ฉนวนแผ่นอีพ็อกซี่แก้ว FR4 เป็นแผ่นลามิเนตชนิดหนึ่งที่เกิดจากการกดความร้อนหลังจากผ้าไฟเบอร์กลาสของอุตสาหกรรมไฟฟ้าจุ่มลงในอีพอกซีเรซินที่เหมาะสมเป็นส่วนประกอบของโครงสร้างเชิงกลไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้ภายใต้ homoeothermy และอุณหภูมิกลาง

เลขที่.	คุณสมบัติ	หน่วย	วิธี	ค่ามาตรฐาน	การทดสอบ ผลลัพธ์
1	ความแข็งแรงของการโค้งงอฉากตั้งฉากกับลามิเนต - ภายใต้สภาวะปกติ	MPA	ISO 178	มากกว่าหรือเท่ากับ 350	497
2	รอยบากแรงกระแทกขนานกับการเคลือบ	kj/m²	ISO 179	มากกว่าหรือเท่ากับ 37	63
3	ความแข็งแรงของอิเล็กทริกตั้งฉากกับลามิเนต (ในน้ำมัน 9 0 ± 2 องศา) ความหนา 1.0 มม.	kv/mm	IEC 60243	มากกว่าหรือเท่ากับ 14.2	19
4	แรงดันไฟฟ้าพังผืดขนานกับลามิเนต (ในน้ำมัน 90 ± 2 องศา)	KV	IEC 60243	มากกว่าหรือเท่ากับ 45	80
5	ค่าสัมประสิทธิ์ไดอิเล็กตริก 1MHz	-	IEC 60250	น้อยกว่าหรือเท่ากับ 5.5	4.85
6	ปัจจัยการสูญเสีย 1MHz	-	IEC 60250	น้อยกว่าหรือเท่ากับ 0. 04	0.018
7	การดูดซึมน้ำ, 1. 0 มม. ในความหนา	%	ISO 62	น้อยกว่าหรือเท่ากับ 0. 50	0.07
8	ความต้านทานของฉนวนกันความร้อนในน้ำ d -24/23	Ω	IEC 60167	มากกว่าหรือเท่ากับ 5. 0 × 10¹⁰	7.5×10¹²
9	ความไว	ระดับ	IEC 60695	fv 0	fv 0
10	ความแข็งแรงของพันธะ	N	/	มากกว่าหรือเท่ากับ 6500	8097

ประเภทหลักของฉนวนแผ่นอีพ็อกซี่แก้ว FR4 ที่เราผลิตในปัจจุบัน:
การจำแนกตามค่า TG:
TG ทั่วไป (130 องศา): เหมาะสำหรับอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคทั่วไป
TG ขนาดกลาง (150 องศา): อุปกรณ์อุตสาหกรรม, อุปกรณ์อิเล็กทรอนิกส์ยานยนต์
TG สูง (180 องศา): การบินและอวกาศ, PCB ความถี่สูง

ข้อได้เปรียบของผลิตภัณฑ์

1. สีต่างๆ:เมื่อเทียบกับ 3240 สีเหลือง, fr -4 มีให้เลือกในสีขาว, สีเหลือง, น้ำและสีดำ และพื้นผิวแบนและเรียบโดยไม่มีฟองและลักษณะที่สวยงาม

2. ระดับป้องกันอัคคีภัย:UL94V 0 ระดับการป้องกันอัคคีภัยระดับสูงสุด แตกต่างจากระดับการป้องกันอัคคีภัยทั่วไป UL94V 0 ได้รับเอฟเฟกต์สารหน่วงไฟ มันสามารถขยายความแตกต่างของตนเองในเวลาอันสั้นหลังจากวัสดุผ่านสถานะการเผาไหม้เพื่อให้มั่นใจถึงความปลอดภัยของชีวิตและทรัพย์สิน

3. ฉนวนที่แข็งแกร่ง:fr -4 มีประสิทธิภาพของฉนวนธรรมชาติที่แข็งแกร่งมาก ในสภาพที่แห้งและเปียกประสิทธิภาพไฟฟ้ายังคงดีมากทำให้เป็นทางเลือกที่ดีสำหรับชิ้นส่วนฉนวนไฟฟ้าระดับสูง

4. คุณภาพสูงและการปฏิบัติ:fr -4 ยังคงมีความสามารถในการปรับตัวที่ดีในสภาพแวดล้อมที่แตกต่างกัน ไม่ว่าจะเป็นลบ 100 องศาหรืออุณหภูมิสูง 180 องศาก็สามารถใช้ได้

5. แอปพลิเคชั่นที่กว้าง: เนื่องจากประสิทธิภาพที่มีคุณภาพสูงและพลาสติกที่แข็งแกร่ง fr -4 ใช้กันอย่างแพร่หลายในชิ้นส่วนฉนวนอิเล็กทรอนิกส์และไฟฟ้ารวมถึงเครื่องบินรถไฟความเร็วสูงกระดานฉนวนหม้อแปลง
